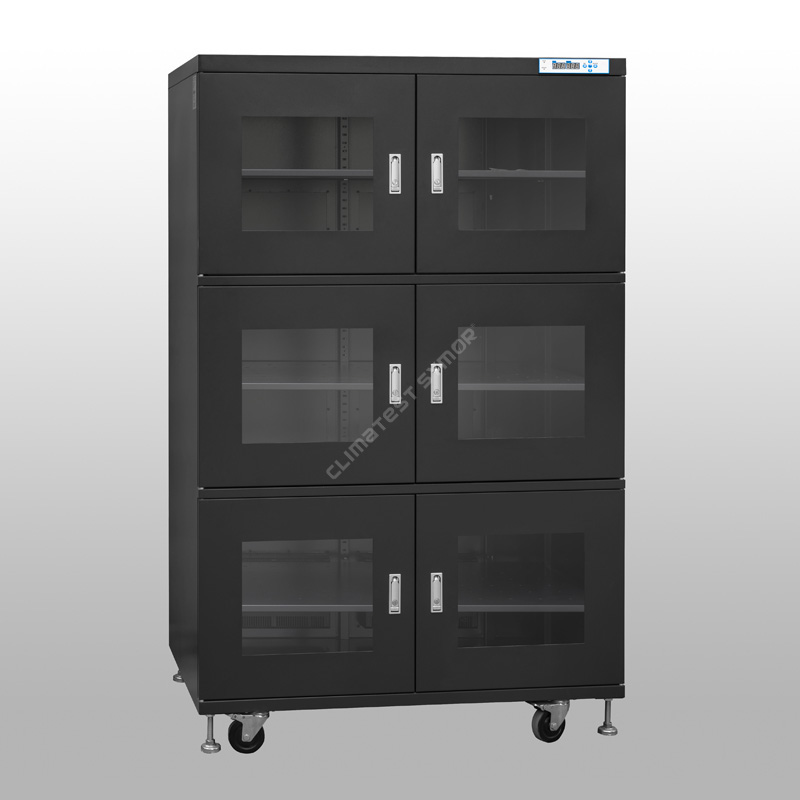

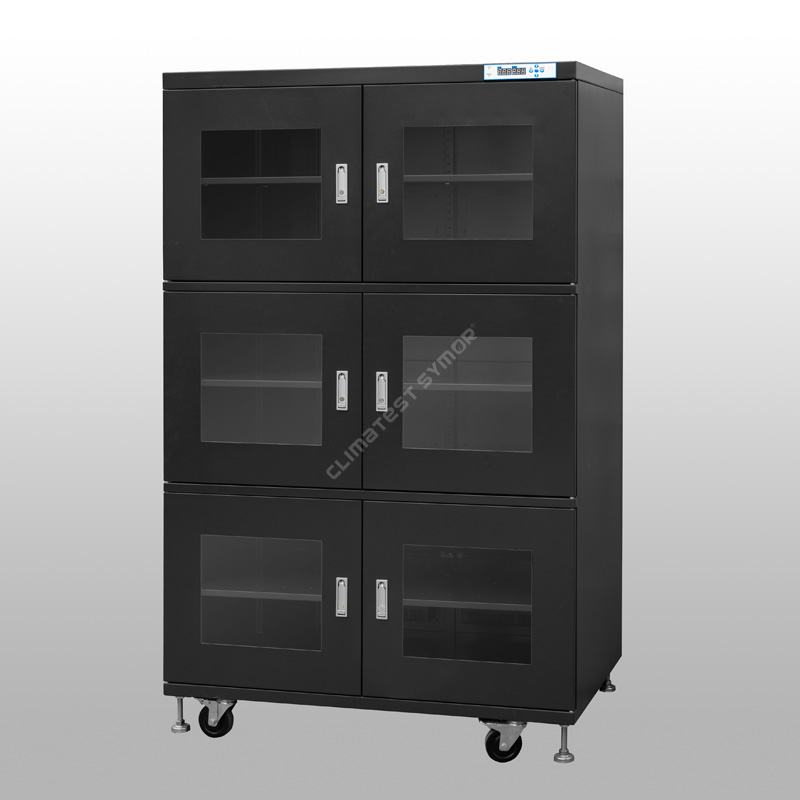

Сув кабинет под 1% RH

Опис

Сувиот кабинет под 1% RH обезбедува складирање на ултра ниска влажност за производните линии SMT. Користејќи ја најнапредната технологија за одвлажнување, кабинетот создава исклучително сува атмосфера што го спречува „ефектот на пуканки“ во компонентите чувствителни на влага, го продолжува нивниот употреблив век на подот и ја елиминира потребата од скап азот или често печење на високи температури.

Сува кабинети под 1% RH: Спецификација

Суви кабинети под 1% RH: Карактеристика

▸Релативна влажност: <1% RH, што нуди решение за складирање со ултра ниска влажност за MSL 4, 5, 5a и 6.

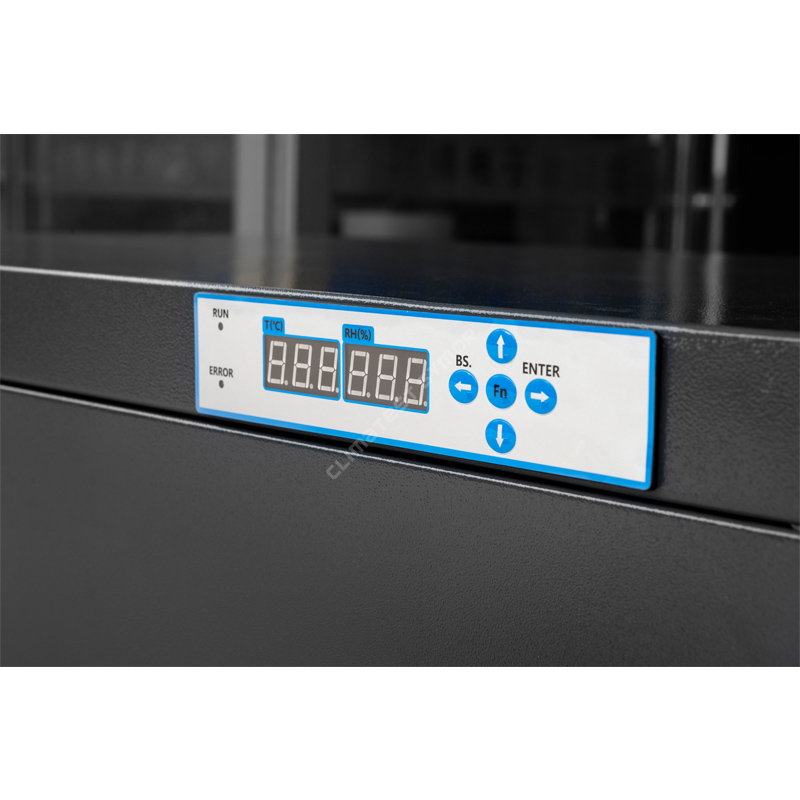

▸Дигитален дисплеј: LED HD дисплеј контролиран од микрокомпјутер, поставка за RH погодна за корисникот, следење во реално време.

▸ Безбедно за ESD: Површински антистатички отпор 105–109 Ω.

▸Прилагодливи полици: прилагодливи во висина, кои се задолжителни за компоненти со различна големина.

▸Функција на меморија: Нема потреба од ресетирање по прекин на струја.

▸Енергетски ефикасни: заштедува енергија, додека се одржува многу ефикасна контрола на влажноста.

Како да се одвлажне?

Принципот на одвлажнување на суви кабинети под 1% RH е „физичка адсорпција преку молекуларни сита + циклична регенерација“ (најсигурен метод), вообичаениот сув кабинет за ладење TE не може да достигне толку ултра ниско ниво на влажност.

Процес на адсорпција: Молекуларните сита се користат како адсорбентен материјал во кабинетот; овие сита се карактеризираат со огромна мрежа од микропори на нано размери кои ги апсорбираат молекулите на водата од воздухот - слично како сунѓер што апсорбира вода. Вентилаторот вовлекува влажен воздух во сувите единици, каде молекулите на водата се подложени на физичка адсорпција, а исушениот воздух последователно се враќа во внатрешноста на кабинетот.

РегенерацијаПроцес:Штом молекуларното сито ќе достигне адсорпциона сатурација, системот автоматски иницира нежно загревање на ниска температура за да ги претвори адсорбираните молекули на вода во водена пареа, која потоа се исфрла од кабинетот; молекуларното сито на тој начин го враќа својот капацитет за апсорпција на влага.

Сувите кабинети под 1% RH прифаќаат напредна технологија, вклучувајќи сензори за релативна влажност (RH) и температура увезени во Швајцарија, за да се обезбеди прецизна контрола и следење на внатрешната средина, точноста на сензорот за влажност е +/-2% RH. Со одржување на стабилна средина со ниска влажност, сувите кабинети ефикасно ги штитат чувствителните предмети од штетните ефекти на влагата.

Апликации во производството на електроника SMT

Сувите кабинети под 1% RH се неопходни за уредите чувствителни на влага (MSD) класифицирани како MSL 4, 5, 5A и 6 по стандардите IPC/JEDEC J-STD-033:

▸Примарни случаи на употреба: Спречување на „ефектот на пуканки“: за време на повторното лемење (максимални температури ~260°C), влагата заробена во пластичните пакувања ИЦ се претвора во пареа, предизвикувајќи внатрешни пукнатини и раслојување. Складирањето со ултра ниска влажност ја елиминира оваа влага пред лемењето.

▸Паузирање на животниот век на подот: кога МСН ќе се отстранат од нивните затворени кеси за бариера на влага, нивниот часовник за „живот на подот“ почнува да отчукува. Складирањето во кабинет <1% RH ефикасно го паузира овој тајмер, овозможувајќи неискористените компоненти безбедно да се складираат и повторно да се користат подоцна без печење.

▸Спречување на оксидација: Ултра сувата атмосфера ја спречува оксидацијата на изложените бакарни влошки, сребрените облоги и површините што се лемеат - зачувувајќи ја лемењето со години

Животниот век на подот се однесува на максимално дозволеното време во кое MSD (уредот осетлив на влага) може да остане во стандардна фабричка средина (≤30°C / 60% RH), откако ќе биде отстранет од неговата вакуумска кеса за бариера на влага, додека сепак останува безбеден за поставување и повторно лемење.

Начин на примена: Откако ќе се отстранат компонентите на MSL Ниво 4–6 од нивните вакуумски кеси, ако процесите на монтажа и лемење со повторно лемење не се завршени во рамките на наведениот век на траење на подот, тие мора веднаш да се стават во сув кабинет под 1% RH. Во ова опкружување со ултра ниска влажност од <1% RH, процесот на апсорпција на влага на компонентите е ефикасно „паузиран“, а преостанатиот век на подот престанува да се троши, сувиот кабинет не сфаќа пред-печење, што може директно да се стави на линијата за употреба, а со тоа значително да се зголеми ефикасноста на производството.

Профил на влажност во реално време(Влажност на околината 60% RH, без оптоварување):

Отворете ја вратата секој пат 30 секунди, а потоа затворете:

Долгорочно складирање без отворање на вратата:

Мерење на влажноста во реално време пред испорака

Ние користиме високопрецизен хигрометар на Rotronics за повторно мерење на сувиот кабинет под 1% RH пред да го испорачаме, и издаваме сертификат за калибрација, внимателно го дебагираме секој кабинет и се уверуваме дека сè работи добро откако ќе пристигнат кај клиентот, ова е исто така одговорност. нарачки.

Разлика помеѓу суви кабинети и кабинети со азот:

▸Кабинетите за сушење користат суви единици за одвлажнување, без потрошен материјал, без замена, а тие ја апсорбираат влагата и автоматски ја испуштаат нанадвор.

▸Азотните кабинети користат прочистување со азот за да стигнат до апликација за складирање со ниска влажност и ниско ниво на кислород, гасот N2 е потрошен.

Компоненти што бараат <1% RH суви кабинети:

▸ИЦ, BGA, QFP и сите SMD компоненти со MSL 5/6

▸Голи ПХБ (спречува оксидација и апсорпција на влага)

▸ Метални прашоци за 3D печатач (хигроскопски и реактивни)

Усогласеност со индустриските стандарди

Сувите кабинети под 1% RH се дизајнирани да исполнуваат или надминуваат:

IPC/JEDEC J-STD-033             Постапување, пакување и складирање на МСН

IPC-1601                                  Складирање и ракување со ПХБ

IEC 61340-5-1                          Контрола на ESD (за модели безбедни за ESD)

Кој купува од нас?

Symor продава кабинети контролирани со ниска влажност на светски познатите производители на полупроводници и електронски уреди, како што се Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn и универзитети како Стенфорд, Илиноис, ETH Zürich.......нашите суви кабинети им помагаат на клиентите:

▸Адресирајте ги основните точки на болка: целосно решавање на предизвиците на управувањето со MSD (уред чувствителен на влага)

▸Намалете ги трошоците и подобрете ја ефикасноста на склопувањето: донесе значителен поврат на инвестицијата (ROI)

▸Исклучителни перформанси на производот: стабилна и сигурна технологија за контрола на влажноста

За повеќе детали за сувите кабинети под 1% RH, посетете ја нашата веб-страницаwww.climatestsymor.com, или испратете е-пошта на sales@climatestsymor.com. Ќе ви одговориме што е можно поскоро и ќе ја поздравиме евентуалната соработка.
