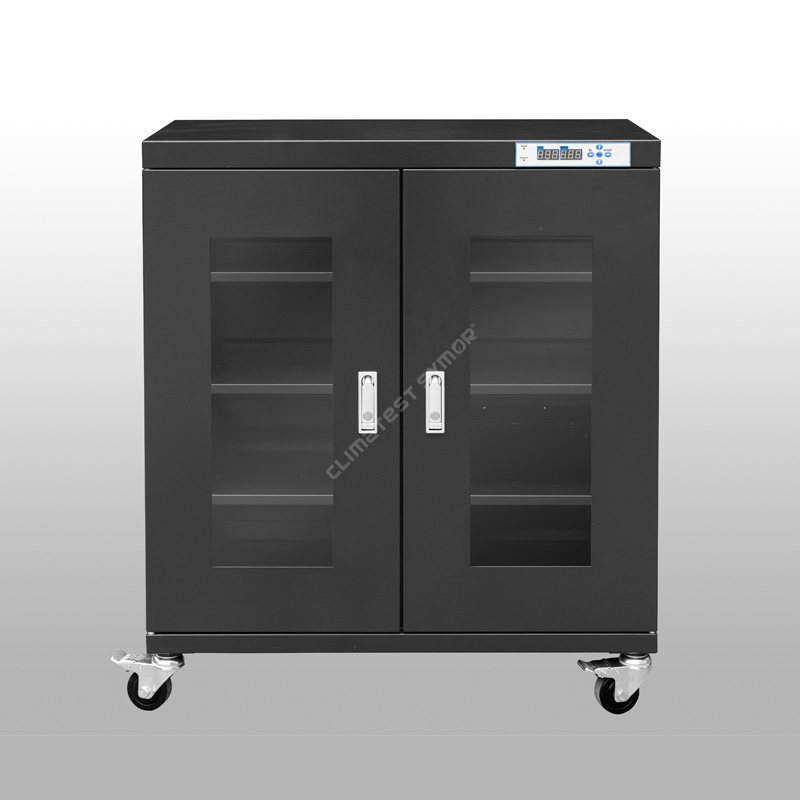

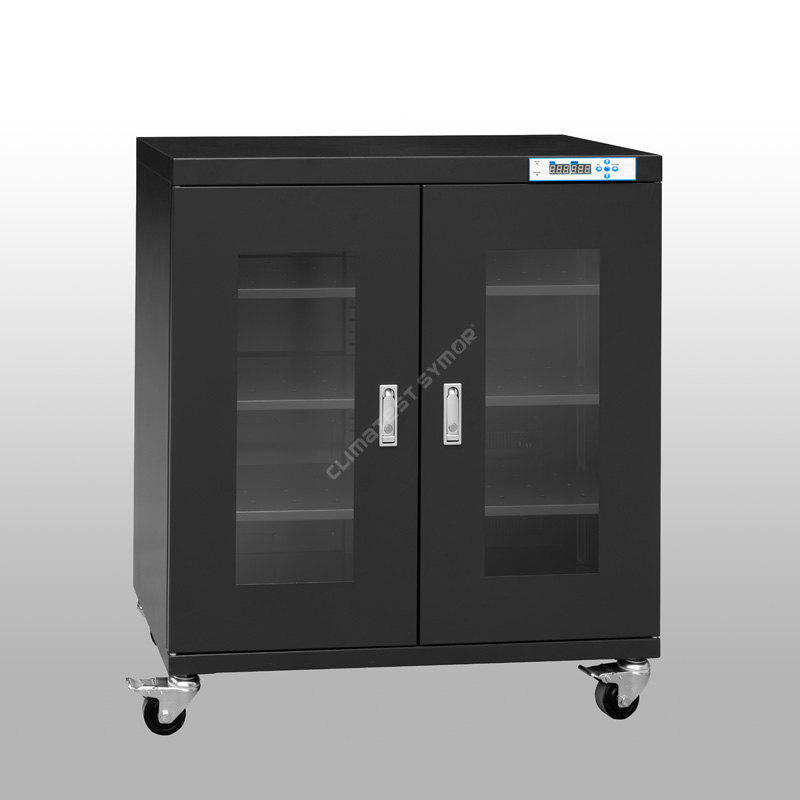

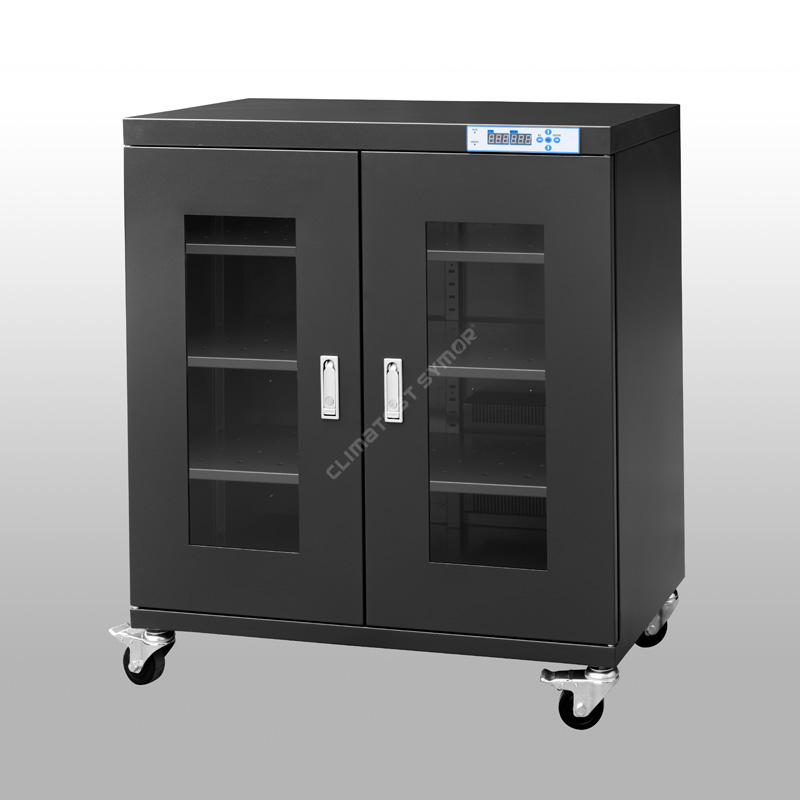

Climtest Symor® Dry кабинет за PCBA е произведен во Кина, со автоматска контрола на влажноста, одржува<5%RH ultra-low humidity environment, dry cabinets for PCBA are used to protect moisture sensitive components from humidity-related damages, Climatest Symor® adopts the most advanced dehumidifying technique, the company sells dry cabinets for PCBA to the world famous electronic/semiconductor manufacturers.
Модел: TDU435F
Капацитет: 435L
Влажност:<5%RH Automatic
Време на опоравување: Макс. 30 минути по отворената врата 30 секунди потоа затворена. (Амбиент 25 60% RH)
Полици: 3 ЕЕЗ
Боја: темно сина, безбедно за ESD
Внатрешна димензија: W898*D572*H848 MM
Надворешна димензија: W900*D600*H1010 MM
Опис
Climate Symor® Сувиот кабинет за PCBA обезбедува долгорочно складирање со ниска влажност за компонентите MSL, тој е опремен со легирани материјали за меморија, кои обезбедуваат тивко работење и одржување, а компонентите чувствителни на влага безбедно складирани во овој сув кабинет имаат продолжен век на подот, што целосно решете ги проблемите со пуканки/микро-пукање за време на процесот на преточување, сувите кабинети за PCBA го исполнуваат стандардот IPC/JEDEC J-STD 033.
Сува кабинет за спецификации за PCBA
Режим# со F: ESD функција, темно сина боја.
Режим # без F: Нема функција ESD, исклучена бела боја
Модел |
Капацитет |
Внатрешна димензија (Ш×Д×В,мм) |
Надворешна димензија (Ш×Д×В,мм) |
Просечна моќност (W) |
Бруто тежина (KG) |
Макс. Вчитување/полица (KG) |
TDU98 |
98 л |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98 л |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160 л |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160 л |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240 л |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240 л |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320 л |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320 л |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435 л |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435 л |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540 л |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540 л |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718 л |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718 л |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870 л |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870 л |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436 л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436 л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436 л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436 л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Сув кабинет за карактеристика PCBA
· Го усвојува оригиналниот увезен сензор за влажност и температура од Швајцарија.

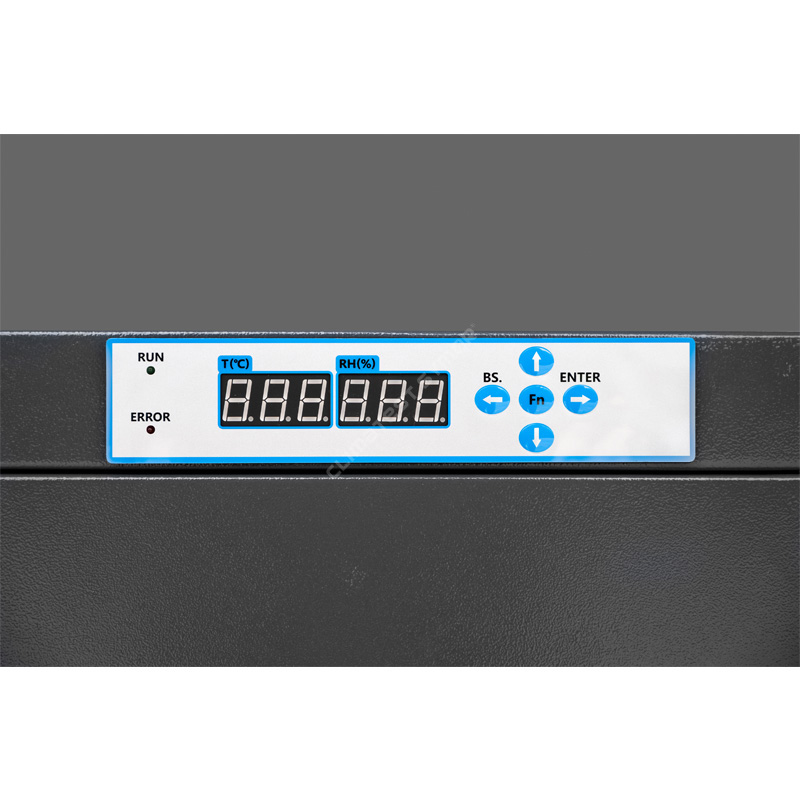

-Ова обезбедува висока точност при користењето, Climates Symor® сувите кабинети за PCBA имаат мемориска функција, нема потреба од повторно поставување по прекин на напојувањето.
· Направено од галванизиран челик со дебелина од 1,2 mm, со USA DuPont ESD боја.
- Дизајн на армирана структура, одлична носивост, површинска обработка со 18 процеси на бојадисување, вредноста на статичкиот отпор исполнува 106 -108Ω, исто така со силна отпорност на корозија.
· Прозорец од калено стакло со висок интензитет од 3,2 mm за подобро набљудување.

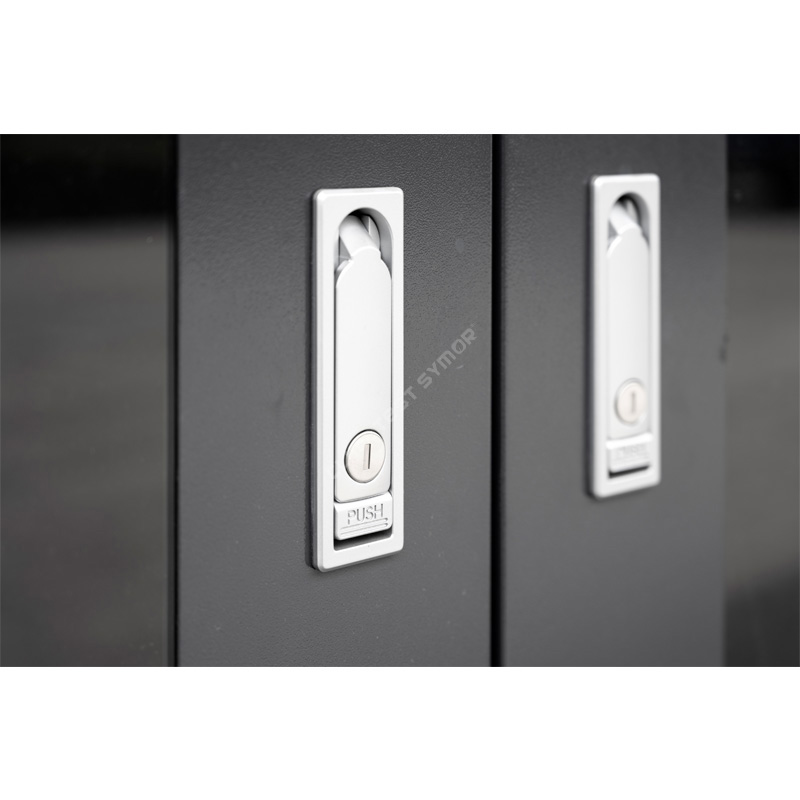

- Заклучување со рамна преса од цинкова легура, со совршена воздушна затегнатост и функција против кражба, овој сув кабинет за перформанси на запечатување PCBA е одличен.
·Со мемориска функција, нема потреба од повторно поставување по прекин на напојувањето.
-Сува кабинети за PCBA може автоматски да ја меморираат последната вредност на поставката по исклучувањето, без потреба повторно да се поставуваат.
· Моќен сув уред со +15 години проектиран животен век.
- Сувите кабинети за PCBA усвојуваат сува единица со молекуларно сито 4А, најнапредната техника, може да се регенерира автоматски, нема потреба од замена.
· Универзални тркалца инсталирани на дното, безбедно ESD.
- Засилени PU тркалца се инсталирани на дното на сувите кабинети за PCBA, предните два со сопирачки за лесно движење и запирање.
Што е Climate Symor® суви кабинети за PCBA, суви кабинети за чипс?
Climate Symor® суви кабинети за PCBA, исто така наречени суви кабинети за чипс, се херметички автоматски суви кутии за одвлажнување кои ги штитат предметите чувствителни на влага од оштетувања поврзани со влажноста, одржуваат внатрешно опкружување со ниска влажност <5% RH, што може ефикасно да ги елиминира ризиците од дефекти се резултат на несоодветно складирање за време на процесот на склопување.
Како сувите кабинети за PCBA влијаат врз производството на SMT?
MSL компонентите, како IC, BGA, PCB, се многу чувствителни на влага, овие компоненти имаат строги барања за околината за складирање, за разлика од цивилните суви кутии отпорни на влага, сувите кабинети за PCBA можат да достигнат многу ниска вредност на влажност, одвлажнување и брзината на враќање е супер брза, целиот кабинет е безбеден за ESD.
Покрај тоа, сувите кабинети што се користат во чистата просторија мора да бидат материјал од нерѓосувачки челик за да се исполнат строгите хигиенски барања, Climates Symor® исто така, снабдува SS суви кабинети.
За време на процесот на преточување, влагата во трагови навлегува во пакувањата со ИЦ, притисокот на влагата се зголемува поради загревањето, апсорбираната влага брзо се шири внатре, што резултира со невидливи оштетувања, како што се дефект на жици, пуканки и микро-пукање, дури и пукање на површината, овие дефектите не се лесно да се видат во раната фаза, но овие невидливи, потенцијални проблеми влегуваат на пазарот, потоа се враќаат факултетските производи и следуваат поплаки.
Нормално складирање |
Процес на преточување |
||
|
|
|
|
Влагата во околината продира во пакувањата. |
За време на загревањето, притисокот на водена пареа се зголемува, што ги одвојува матрицата и смолата. |
Водената пареа продолжува да се шири под загревање, разнесувајќи ги пакувањата. |
Водената пареа ги крши пакувањата, што предизвикува микро-пукање. |
Сувите кабинети за PCBA можат да одржат <5% RH, што ефикасно ги елиминира ризиците од дефекти како резултат на несоодветно складирање за време на процесот на склопување.
Стандардот IPC/JEDEC J-STD-033 специфицира „Стандард за ракување, пакување, испорака и употреба на уреди за површинско монтирање чувствителни на влага/проток“.
Примена на суви кабинети за PCBA
Сувите кабинети за PCBA се задолжителни во електронската производствена индустрија, тој е одличен експерт за складирање на PCB плочи, IC чипови, LED, SMD, SMT, а исто така и ленти и макари, печатени плочи за жици (PWB), полимиден филм, фидери , друга идеална апликација за кондензатори, керамички делови, конектори, прекинувачи, шипка за заварување, ормарите за автоматско сушење се во согласност со стандардот IPC/JEDEC J-STD0-033.
Брзина на одвлажнување од серијата <5% RH:
Отворете ја вратата 30 секунди, а потоа затворете ја, влажноста ќе се врати на <5% RH во рок од 30 минути, видете ја кривата подолу: (Амбиент 25 степени C, влажност 60% RH)
КОИ СЕ ЗАЕДНИЧКИ МЕТОДИ ЗА ЧУВАЊЕ НА ЕЛЕКТРОНСКИТЕ КОМПОНЕНТИ?
1. Кеси за бариера на влага
âМетод: Компонентите чувствителни на влага се спакувани во затворени кеси за бариера на влага, со средства за сушење и индикаторска картичка за влажност (HIC), корисниците ја идентификуваат влажноста на околината во запечатените пакувања со проверка на промената на бојата на точките на автомобилот.
âНедостаток: кеси за бариера на влага + автомобили со индикатор за влажност + средства за сушење + рачна работа = потрошен материјал, ризик од истекување, висока цена.
2.Азотни кабинети
âМетод: компонентите чувствителни на влага се складираат во кабинети за прочистување на азот или компримиран воздух за да се задоволат складирањето на ниска влажност
âНедостаток: полнење со азот = континуирана потрошувачка на N2, висока коз
3.Електронски суви кабинети
âМетод: компонентите чувствителни на влага се ставаат во електронски сув кабинет, само приклучете го, машината автоматски ќе работи и ќе достигне многу мала влажност.
â Предности: Без потрошен материјал, без рачна работа, без потрошувачка на азот, еколошки, потребна е само малку електрична енергија.
Ние обезбедуваме суви кабинети за PCBA решенија за следните индустрии:
Електронско производство
Полупроводник
Фармацевтски
Лабораторија
Авијација
Воена
Предности на суви кабинети за PCBA
За повеќе детали за сувите кабинети за PCBA, ве молиме посетете ја нашата веб-страница www.climatestsymor.com или директно испратете е-пошта на sales@climatestsymor.com, ќе ве вратиме во најбрзо време, добредојдени за можна соработка.
