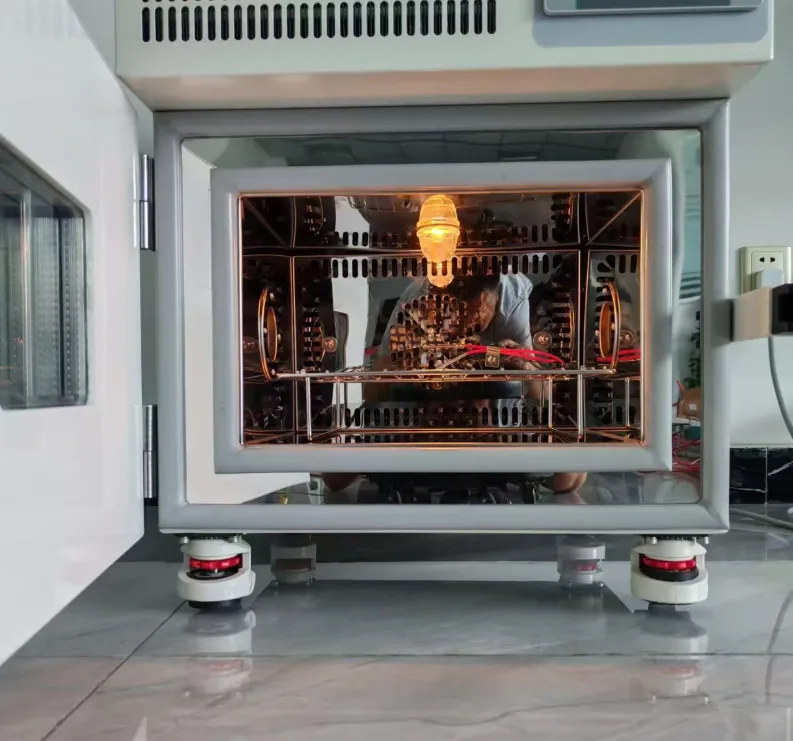

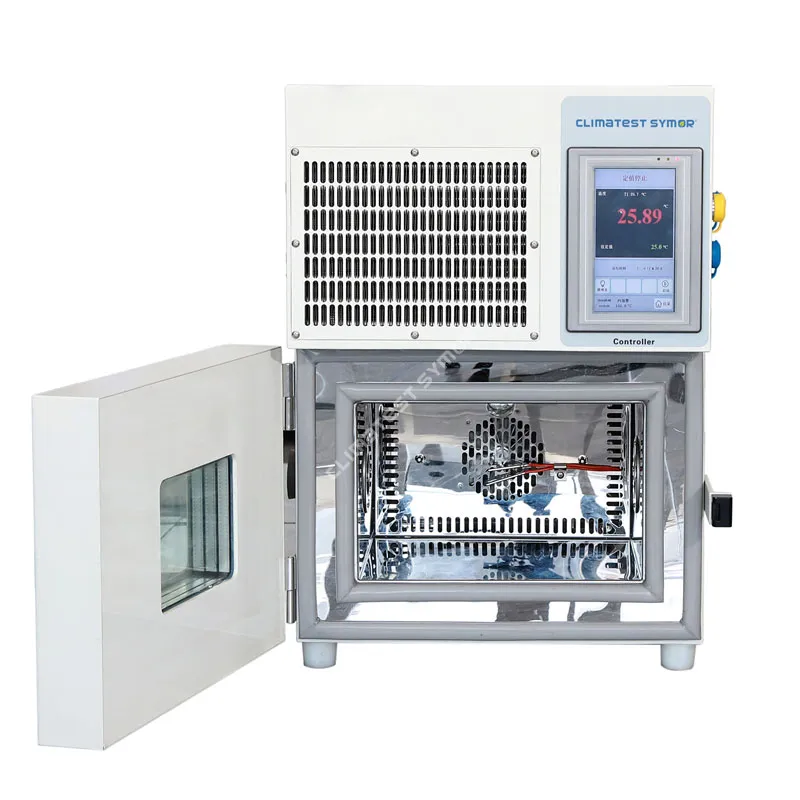

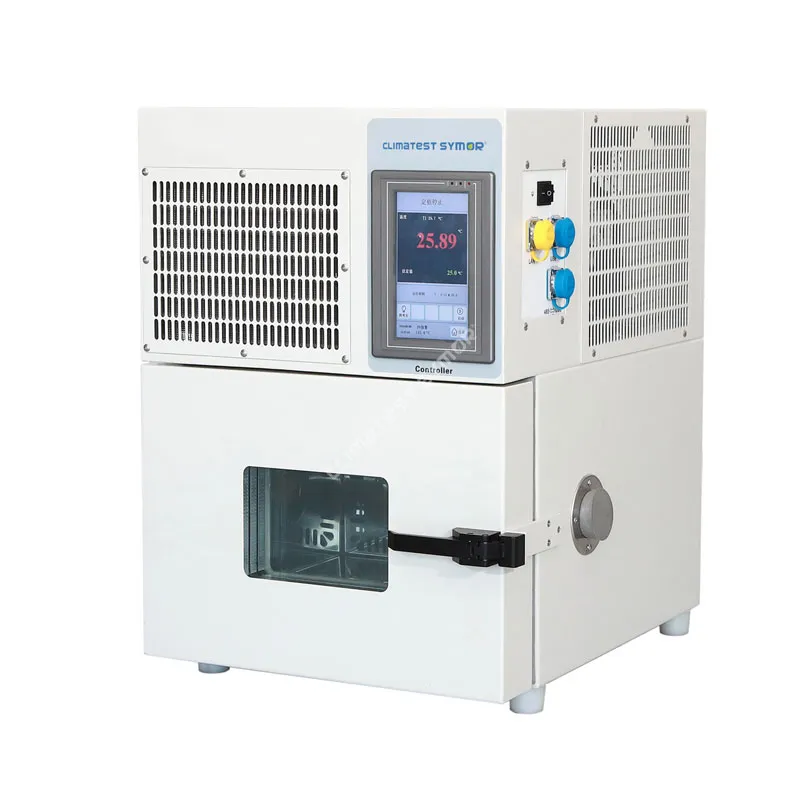

A Тест комора со мала температураги обезбедува токму истите способности за проверка на термичкиот стрес како подната температурна комора, но во рамките на стапалото што се вклопува на клупа или во преполна лабораторија.
Предизвикот е што „мал“ не значи „послаб“. Компактните мини температурни комори за тестирање постигнуваат стапки на температурна рампа од 3°C до 5°C во минута додека трошат помалку од 1,5KW моќност. Овој водич обезбедува комплетен технички преглед на спецификациите на комората за тестирање со мала температура, вклучувајќи табели за перформанси, механичка структура и практични совети за примена.
Основни технички спецификации на комора за тестирање со мала температураПри оценување aТест комора со мала температура, не можете да се потпрете на маркетинг возбудувања. Професионалните клиенти бараат податоци. Подолу се стандардните спецификации за компактни комори за тестирање на температурата со високи перформанси кои се движат од 12 литри до 36 литри внатрешен волумен - најчестите големини за тестирање на ниво на компоненти.
| Параметар | Стандарден опсег | Инженерска белешка |
| Внатрешен волумен | 12 литри / 22 литри / 36 литри | 12L одговара на тестирање на единечна ПХБ или батерија. 36L сместува до 3 автомобилски сензори истовремено. |
| Внатрешни димензии (Ш x Д x В) | 310×230×200 mm (12L) до 400 x 300 x 300 mm (36L) | Проверете дали вашиот уред кој е под тест (DUT) не зафаќа повеќе од 2/3 од внатрешната површина за да го одржува протокот на воздух. |
| Надворешни димензии (Ш x Д x В) | 500×540×650 mm (12L) до 640×730×920 mm (36L) | Повеќето единици се дизајнирани да одговараат на лабораториски клупи. |
| Нето Тежина | Од 60 до 90 кг | Потврдете го вашиот рејтинг за оптоварување на работната маса. |
| Внатрешна конструкција | SUS 304 не'рѓосувачки челик | Обезбедува отпорност на оксидација и овозможува лесно чистење |
| Надворешна конструкција | Ладно валани челик обложен со прав | Отпорен на 'рѓа, стабилен имот |
Спецификациите во оваа табела одредуваат дали вашата комора за тестирање со мала температура ги исполнува меѓународните стандарди за тестирање како што се IEC 60068-2-1 (ладно) и IEC 60068-2-2 (сува топлина).
| Параметар | Вредност (стандарден модел) | Критички увид |
| Температурен опсег | -40°C до +130°C | -40°C покрива 95% од тестовите за комерцијална електроника. |
| Флуктуација на температурата | ± 0,5°C | Ја мери краткорочната стабилност на една точка на сензорот. |
| Температурна униформност | <2,0°C (@9 поени) | Без оптоварување |
| Стапка на греење | Просечно 2,0-3,0°C/мин | Од -40°C до +85°C |
| Стапка на ладење | Просечно 1,0-2,0°C/min | Од +85°C до -40°C. Ограничено со поместување на компресорот при ниски температури. |
| Температурна резолуција | 0,1°C | Високата резолуција е од суштинско значење за тестирање на стабилноста на MEMS сензорите и осцилаторите. |
A Тест комора со мала температуравообичаено е интегриран во вашиот постоечки работен тек, системи за податоци и физичка средина.
Систем за циркулација на воздухот
Сите модерни компактни комори користат конвекционен дизајн со принуден воздух. Центрифугалниот вентилатор монтиран на задниот ѕид го влече воздухот преку ребрастиот грејач и калем на испарувачот, а потоа го дистрибуира вертикално низ перфорираните странични канали. Брзината на воздухот треба да биде помеѓу 1,5 m/s и 3,0 m/s. Поголемите брзини ја подобруваат униформноста, но можат да ладат мали, лесни примероци побрзо од програмираната стапка на рампа.
Кабелска порта и додатоци
СекојТест комора со мала температурамора да вклучува страничен пристап приклучок. Стандардниот дијаметар е 50 mm (2 инчи). Приклучокот вклучува силиконски гумен приклучок кој го одржува заптивката на комората додека дозволува жиците да минуваат низ. За DUT со напојување, користете го исклучиво кабелскиот приклучок - никогаш не ја затворајте вратата на каблите.
Полици и оптоварување
Стандардна мини температурна комора вклучува една полица од нерѓосувачки челик. Максималното оптоварување на полицата обично се движи од 10 кг до 20 кг, а долната полица е оценета за целосниот капацитет на комората.
Следниве три прашања ги претставуваат најчестите инженерски и оперативни проблеми што ги покренуваат менаџерите на лабораториите, инженерите за квалитет и специјалистите за набавки кога одредуваат комора за тестирање со мала температура.
1: Како да ја пресметам точната големина на комората за тестирање со мала температура за моите примероци за тестирање?
Мора да се погрижите вашиот примерок да зафаќа не повеќе од две третини од внатрешниот волумен и дека ниту еден примерок не е во рамките на 10 cm од кој било внатрешен ѕид.
Правилото за една третина се заснова на динамиката на протокот на воздух. На пример, ако изберете комора за тестирање со мала температура од 36 литри, вкупниот волумен на примерокот не треба да надминува 24 литри. Еве чекор-по-чекор метод на пресметка:
. Измерете ги вашите димензии DUT во сантиметри: Должина x Ширина x Висина.
. Пресметајте го волуменот на еден примерок во литри: (Д x Ш x В) / 1.000.
. Помножете се со бројот на примероци за да го добиете вкупниот волумен на примерокот.
Дополнително, одржувајте го просторот за циркулација на воздухот. Пленумот за враќање на воздухот обично се наоѓа на задниот ѕид. Блокирањето на ова со примерок кој е премногу висок ќе предизвика голема пристрасност на температурата. За сигурни резултати, секогаш користете ги обезбедените перфорирани полици и никогаш не ставајте примероци директно на подот на комората.
2: Како да извршам тест за униформност на температурата (мапирање) на мојата комора за испитување на мала температура?
Ќе ви треба калибриран повеќеканален дневник на податоци со најмалку 9 сензори PT100
Еве го професионалниот метод:
. 9 PT100 сензор за температура, калибриран до прецизност ±0,3°C
. Логер на податоци со стапка на земање примероци од 50 ms до 1 секунда
. Коморен тела или багажник (неметален за да се избегне топлинска спроводливост)
Процедура за тестирање:
1. Поставете ги 9-те сензори во празната комора на овие локации:
. 8 агли (секој во рамките на 50 mm од ѕидот
. Геометриски центар
2. Поставете ја комората на три подесени точки што ви се потребни: -40°C, +25°C и +85°C
3. Оставете 30 минути стабилизација (време на киснење) на секоја поставена точка.
4.Вклучете ги податоците за температурата за 30 минути при секоја поставена точка.
5. Пресметајте ја униформноста како: (Највисока температура забележана меѓу 9 поени) минус (Најниска забележана температура меѓу 9 поени).
Критериуми за полагање: за висококвалитетноТест комора со мала температура, униформноста треба да биде ≤2,0°C. Ако вашата комора надминува униформност од 3,0°C, проверете дали има блокиран вентилатор, неисправен грејач или ниско полнење на течноста за ладење. Правете го овој тест годишно и по какво било преместување на комората.
