Climatest Symor® нуди разновидни комори со контролирана температура и влажност на околината, достапни се многу големини, конфигурации за перформанси за да ги задоволат вашите различни барања за тестирање на климата, коморите за еколошки и климатски тестови на Climates Symor® обезбедуваат температурни опсег од -70℃ до 150℃, опсег на влажност од 20% RH до 98% RH. Најдете го вашиот денес!

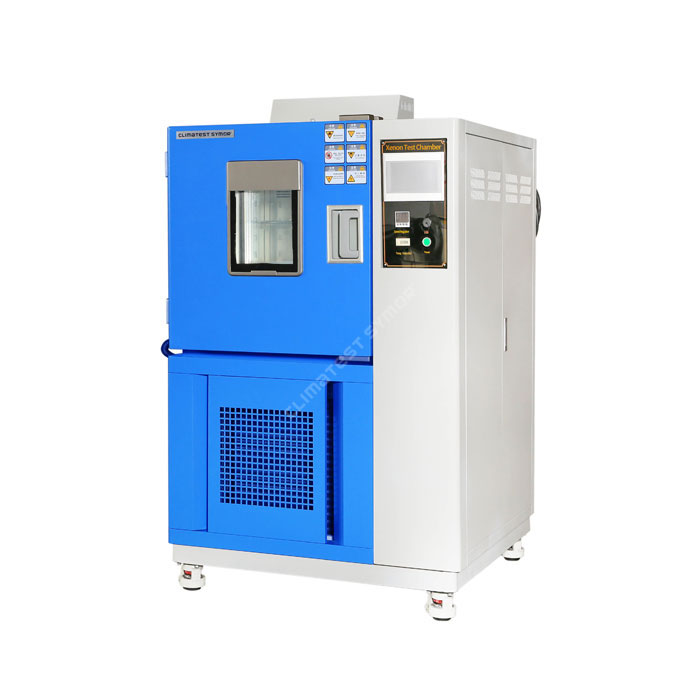

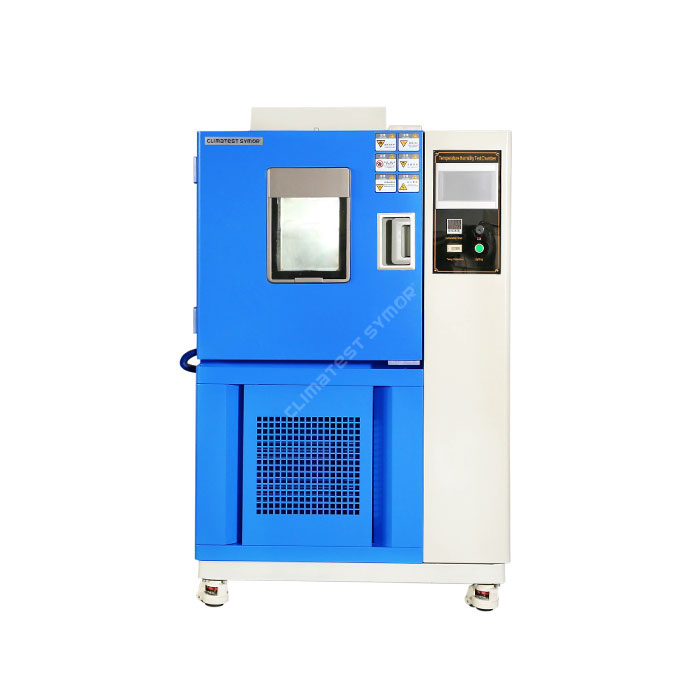

Модел: TGDJS-100
Капацитет: 100L
Полица: 2 ЕЕЗ
Боја: Сина
Внатрешна димензија: 500×400×500 mm
Надворешна димензија: 1050×1030×1750 mm
Комората со контролирана температура и влажност е дизајнирана да продолжи со тестови на доверливост на издржливост на топлина, студено издржливост, влажност-издржливост и сувост-издржливост. Еколошката комора за тестирање за тестирање на температура и влажност одговара на контрола на квалитетот во различни производствени индустрии, како електронска, возила, електрична опрема, метал, пакување, хемиски, градежни материјали, багаж, леплива лента, печатење итн. Можете да кликнете на видеото подолу за да дознаете детали :
Спецификација
Модел |
TGDJS-50 |
TGDJS-100 |
TGDJS-150 |
TGDJS-250 |
TGDJS-500 |
TGDJS-800 |
TGDJS-1000 |
Внатрешна димензија |
350×320×450 |
500×400×500 |
500×500×600 |
600×500×810 |
800×700×900 |
1000×800×1000 |
1000×1000×1000 |
Надворешна димензија |
950×950×1400 |
1050×1030×1750 |
1050×1100×1850 |
1120×1100×2010 |
1350×1300×2200 |
1560×1410×2240 |
1560×1610×2240 |
Температурен опсег |
Модел А :-20°C~+150°C Модел Б: -40°C~+150°C Модел C: -70°C~+150°C |
||||||
Флуктуација на температурата: ≤±0,5°C; Температурна униформност: ≤2°C |
|||||||
Стапка на греење |
2,0~3,0°C/мин |
||||||
Стапка на ладење |
0,7-1,0°C/мин |
||||||
Опсег на влажност |
20% ~ 98% R.H (5% RH, 10% RH исто така достапни) |
||||||
Пристрасност кон влажноста |
+2/-3% Р.Х |
||||||
Внатрешен материјал |
Антикорозивен SUS#304 брусен нерѓосувачки челик |
||||||
Надворешен материјал |
Ладно валана челична плоча со електростатско прскање |
||||||
Изолација |
Суперфина волна од фиберглас / полиуретанска пена |
||||||
Управувач |
7" програмабилен контролер на LCD екран на допир |
||||||
Циркулационен систем |
Мотори отпорни на високи температури, еден циклус, долга оска и повеќекрилен вентилатор за центрифугирање од нерѓосувачки челик |
||||||
Навлажнување |
Навлажнување со плитки жлебови, режим на навлажнување со пареа, автоматско снабдување со вода со аларм за недостиг на вода |
||||||
Одвлажнување |
Режим на одвлажнување во ладење |
||||||
Систем за греење |
Грејач NiCr, независен систем |
||||||
Ладење |
Франција „TECUMSEH“ Херметички компресори, режим на ладење на единицата/Режим за двојно ладење (ладење со воздух) |
||||||
Заштитни уреди |
Заштита од истекување и испад, преголем притисок на компресорот, прегревање, заштита од прекумерна струја, заштита од спојување од преоптоварување, аларм за аудио сигнал, аларм за недостиг на вода |
||||||
Напојување |
220V·50HZ/60HZ,380V 50HZ/60HZ |
Безбедносна заштита:
·Независен температурен ограничувач: Независно исклучување и аларм за термичка заштита за време на тестот.
· Систем за ладење: Заштита на компресорот од прегревање, прекумерна струја и прекумерен притисок.
· Комора за тестирање: Заштита од прекумерна температура, прегревање на вентилаторот и моторот, дефект на фазата/назад, тајминг на целата опрема.
·Други: Заштита од истекување и прекин, заштита од преоптоварување со спојување, аларм за аудио сигнал, заштита од истекување на струја и заштита од преоптоварување.
Крива на температура и влажност:

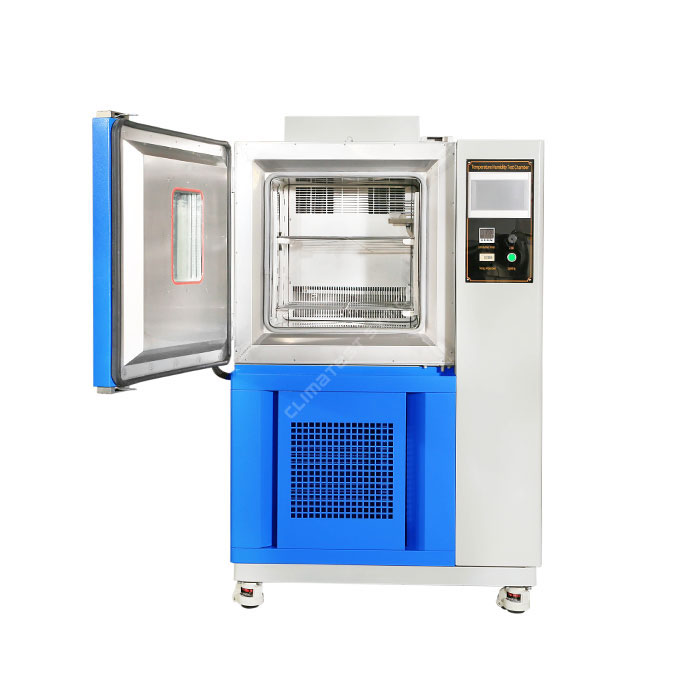

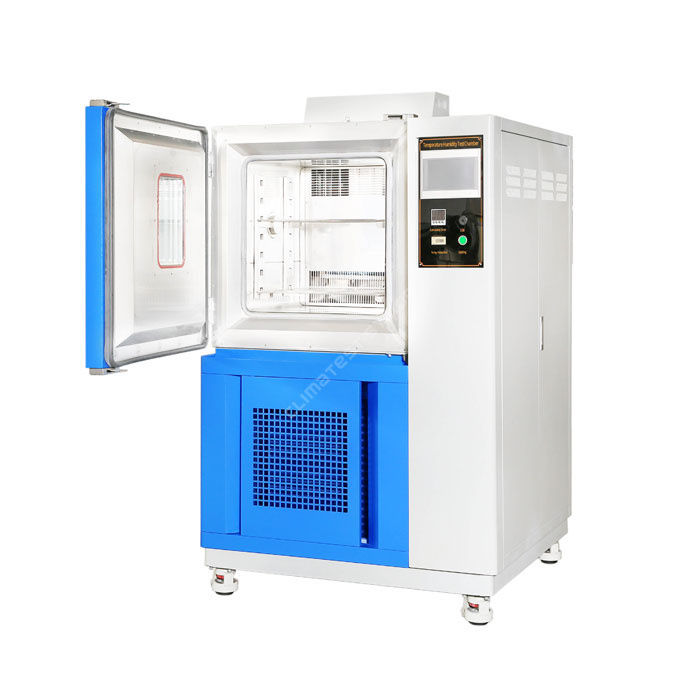

Структура на комората со контролирана температура и влажност на Climates Symor®
1.Структура
Задната страна на работната комора е воздушниот канал, горниот дел од воздушниот канал е излез, долниот дел е излез за повратен воздух, опремен со мотор за довод на воздух со долг аксијален проток, центрифугален вентилатор, грејач и внатрешен испарувач за ладење.
Покрај работната комора, тоа е контролната табла, комората со контролирана температура и влажност усвојува програмабилен контролер на LCD екран на допир за лесно ракување.
Предности на програмабилниот контролер:
· 7 инчен јапонски програмабилен контролер со екран на допир
· Поставете температурна точка во режим на фиксна вредност или режим на програми
·Температивна поставена точка и приказ на кривата на температурата во реално време · Програма за 100 групи со меморија од 999 сегменти; секој сегмент 99 часа 59 мин
· Податоците од тестот може да се преземат по потреба преку интерфејсот RS232
Левата страна на контролната табла е електричен кабинет, сите основни електрични компоненти се Schneider и други познати брендови.
Отвор за тестирање (Пристапна порта за кабел): Оловената дупка φ50 mm се наоѓа на десната страна од комората, со зајакнат мек гумен приклучок и капак.
Долниот дел е системот за ладење, вклучува ладилни цевководи, компресори, испарувач, мотор/ вентилатори и резервоар за вода.
На дното има висококвалитетни тркалца за тешки PU со сопирачки.
2.Систем за греење и ладење
Комората со контролирана температура и влажност или велосипедска комора за влажност на температурата, усвојува принудна воздушна конвекција за да изврши тестови за загревање и ладење.
За да се реализира контролата на влажноста на температурата, комората за тестирање треба да може да извршува две функции: загревање и ладење, еднаква температура, исто така, мора да биде рамномерно распоредена во областа за тестирање, Climates Symor® овозможува да се постигне висок степен на температурна униформност во целата област за тестирање.
Комората со контролирана температура и влажност усвојува механички систем за ладење и механички систем за греење за да се спроведат тестови на производи:
Механичкиот систем за греење се состои од електрични грејни елементи поставени во близина на системот за вентилација, така што загреаниот топол воздух се доставува во зоната за тестирање од влезот на воздухот, потоа излегува од излезот на воздухот, а во меѓувреме, има центрифугални вентилатори лоцирани на задниот дел од воздухот. влезот, за да се разнесе топлиот воздух за да се постигне подобра униформност.
Механичкиот систем за ладење се состои од систем со затворено коло, со следните главни компоненти:
· Контролен вентил
· Кондензатор
· Испарувач
· Компресор
Системот за ладење во термичка комора за тестирање е класифициран како едностепен и двостепен, единечната фаза е усвоена со температура -40 ℃ и погоре, а двојната фаза (исто така наречена каскаден систем) е со температура под 40 ℃.
3.Систем за навлажнување и одвлажнување
Цевка за навлажнување: гол грејач со никел-хром
Метод на навлажнување со плитки жлебови
Метод за контрола на овлажнител: Модулација со ширина на импулс без контакт со еднаков период, SSR (реле со цврста состојба)
Систем за автоматско компензација на нивото на водата и алармирање на недостиг на вода
Водоснабдување усвојува автоматски систем за наводнување, циркулирачко снабдување со вода заедно со филтер за вода.
Апликација:
Нови енергетски автоделови со контролирана комора со висока ниска температура и влажност, комора за еколошки климатски тест 50L-1000L
Нови енергетски автоделови со контролирана комора со висока ниска температура и влажност, комора за климатски тестови за животна средина, дизајнирана да ги тестира перформансите на автоделовите во сурова средина, како што се студ, топлина, влажна и суви услови, оваа комора за тестирање е широко применета во електрониката, електричните апарати , комуникација, автомобил, пластични производи, хемикалии, воздушна и многу повеќе.
Возилата со нова енергија, познати и како возила со алтернативно гориво, имаат експлозивен раст од 2021 година. Тоа е стратешка мерка за справување со климатските промени и промовирање на зелениот развој. Сепак, тестирањето на еколошката сигурност станува неопходно во процесот на истражување и развој пред масовното производство на ново енергетско возило, подолу се вообичаените климатски тестови:
1.ECU |
Тест за ниска температура, тест за постојана температура, тест за полнење на замрзнување |
2.Сензори за возила |
Тест на термички циклус на подлогата, температурен тест по лемење |
3.LED |
Тест на стврднување по обликување на смола, отпорност на влага |
4. Батерија |
Тест за полнење и празнење, тест за стареење |
5.CCD |
Откривање на екран, тест за температурна влажност, забрзан тест, тест за термички шок |
6.Уред за напојување |
Тест за температурен циклус, складирање на висока температура, тест за динамично стареење |
7.Мал мотор |
Тест за циклус на температура и влажност |
8.Навигациски уред |
Откривање на екранот |
Што ќе добиете ако купите комора со контролирана температура и влажност на Climtest Symor®?
· Различни големини, различни климатски услови, различни апликации се интегрирани во климатската комора контролирана со температура и влажност на Climatest Symor®, температура од -70°C до +180°C и релативна влажност до 98% RH.
·Climatest Symor® ја владее основната технологија за производство на комора за тестирање на животната средина, со уникатен метод за создавање хомогени температурни услови за целата комора за тестирање.
· Услуга и поддршка со сигурност: Climates Symor® гарантира дека нашите клиенти добиваат брза услуга и поддршка за нивните машини, обезбедуваме онлајн поддршка, телефонска линија за услуги и видео водич.
·Опции и додатоци за избор: Секоја комора за тестирање контролирана со температура и влажност на Climates Symor® има широк избор на опции и додатоци, така што специфичните потреби на клиентите може да се приспособат.
Граница за тестирање на комората со контролирана температура и влажност на Climtest Symor®
Употребата на оваа опрема за тестирање е забранета:
.Тестирање или складирање на запаливи, експлозивни, испарливи материјали
.Испитување или складирање на примероци од корозивни материи
.Тестирање или складирање на биолошки примероци
.Испитување или складирање на примероци од извори на силно електромагнетно зрачење
Пакување и испорака на комора со контролирана температура и влажност
Прв чекор: Завиткајте тенок филм на целата комора за тестирање на температурата за водоотпорна и отпорна на прав.
Втор чекор: цврсто врзете ја пената со меурчиња на комората за тестирање на температурата, а потоа покријте ја машината со голема пластична кеса.
Трет чекор: Ставете ја комората за тестирање на температурата во армирана полидрвена кутија со палета на дното.
Пакувањето е доволно цврсто за да го издржи нерамниот морски и железнички транспорт и да обезбеди безбедно доставување на производот до клиентите.
Комората со контролирана температура и влажност вообичаено се испорачува по море, пат и железница, Climatest Symor® помага да се направи резервација за клиентите и целосно да им помогне на специфичните барања за испорака на клиентите, достапни се различни инкотерми, како EXW, FOB, CIF, DDU и DDP.
Место за инсталирање на комората со контролирана температура и влажност
Добра вентилација на воздухот |
Како што е прикажано десно |
|
Рамен под |
О: ≥60 см |
|
Нема жестоки вибрации |
Б: ≥60 см |
|
Без електромагнетни |
C: ≥120cm |
|
Без запаливи и експлозивни материјали |
Внимание: наклонот не треба да надминува 15°C |
