ПХБ сувиот кабинет обезбедува брзо одвлажнувачко опкружување за складирање уреди чувствителни на влага, сувиот кабинет за PCB не е само за складирање на сушење, туку и брзо отстранување на влага, отпорна на прашина и антистатичка (ESD) заштита за вашите електронски компоненти.
Модел: TDA1436F-6
Капацитет: 1436L
Влажност: 20%-60% RH прилагодлива
Време на опоравување: Макс. 30 минути по отворената врата 30 секунди потоа затворена. (Амбиент 25 60% RH)
Полици: 5 парчиња, прилагодливи во висина
Боја: темно сина, безбедно за ESD
Внатрешна димензија: W1198*D682*H1723 MM
Надворешна димензија: W1200*D710*H1910 MM
Опис
Climate Symor® ПХБ сув кабинет или сув кабинет за складирање со мала влажност, одржува прецизна контрола на влажноста со патентирана технологија, овој автоматско сув кабинет е погоден за складирање на MSD, како печатени плочки (PCB), плочи, оптички влакна, касети, оптички влакна, интегрирани кола, чипови и лабораториски примерок.
Спецификација
Режим# со F: функција ESD, темно сина боја.
Режим # без F: Нема функција ESD, исклучена бела боја
Модел |
Капацитет |
Внатрешна димензија (Ш×Д×В,мм) |
Надворешна димензија (Ш×Д×В,мм) |
Просечна моќност (W) |
Бруто тежина (KG) |
Макс. Вчитување/полица (KG) |
TDA98 |
98 л |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98 л |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160 л |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160 л |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240 л |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240 л |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320 л |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320 л |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435 л |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435 л |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540 л |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540 л |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718 л |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718 л |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870 л |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870 л |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436 л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436 л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436 л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436 л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Карактеристика
· Усвојува оригинален увезен сензор за влажност и температура од Швајцарија.
-Ова обезбедува висока прецизност при користењето, згора на тоа, сувиот кабинет со ПХБ има мемориска функција, нема потреба од повторно поставување по прекинот на напојувањето.
· Изработен од галванизиран челик со дебелина од 1,2 мм, со антистатичко прскање во прав од САД DuPont.
-Цврста структура, одлична носивост, површинска обработка со 18 процеси на прскање во прав, вредноста на статички отпор исполнува 106 -108©.
· Опремен со аларм за прекумерна влажност + аларм за отворена врата и систем за евиденција на податоци.
-Штом внатрешната влажност ќе ја надмине поставената вредност или вратата е отворена, веднаш ќе алармира со звук и светло, за да го потсети операторот.
·Моќен сув модул со +15 години проектиран животен век.
- ПХБ сувиот кабинет користи повеќепорозна молекуларна сито како средство за сушење, може да се регенерира автоматски, без потрошен материјал и не е потребна замена.
· Одлични перформанси за непропустливост на воздухот

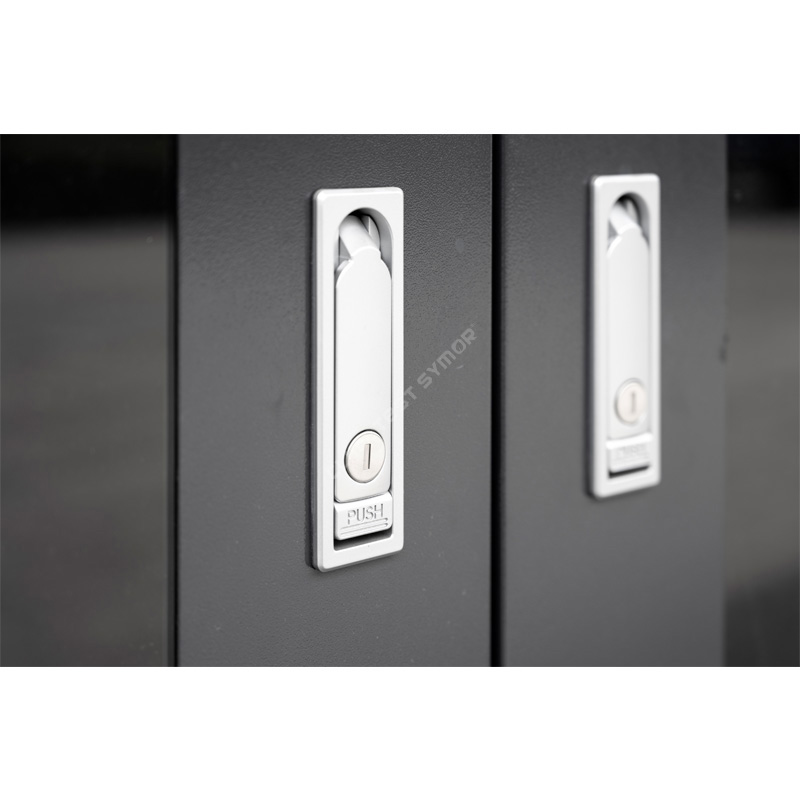

-Целиот сув кабинет ја прифаќа бравата под притисок за да се минимизира можноста за инфилтрација на влага.
Што е сув кабинет од 40 ПХБ?
Climate Symor® ПХБ сувиот кабинет се користи за контрола на влажноста во рамките на 20% RH-60% RH, секоја точка на влажност во овој опсег може да се постави слободно, сувиот кабинет со ПХБ ја прифаќа технологијата за автоматско одвлажнување.
Сувата единица е срцето на електронскиот сув кабинет, кабинет за сув воздух, направен е од синтетички десикант, кој може да се генерира автоматски и без одржување, животниот век на овој синтетички десикант е + 15 години, нема потреба од замена, нема капки за ладење, нема кеси за сушење, нема потреба од азот, целиот процес на одвлажнување е тивок и еколошки.
Сувата единица го користи најновиот синтетички десикант и мемориската легура на обликот внатре, дури и по прекин на напојувањето, синтетичкиот десикант сè уште продолжува да ја апсорбира влажноста, внатрешната влажност не треба да се зголеми повеќе од 10% RH во рок од 24 часа.
Сувиот кабинет за електроника прифаќа висока точност увезен од Швајцарија RH и сензор за температура, сензорот автоматски го контролира освежувањето и рециклирањето на синтетичкиот десикант, со точност од 2%.
Зошто е неопходен сув кабинет со ПХБ во процесот на SMT?
Со зголемената примена на PCB сув кабинет, складирањето електронски компоненти контролирано со влажност станува суштинско во индустријата за електронско производство и склопување. интегрирани кола под соодветните MSL, во моментов, постојат две главни препораки во стандардот, тоа се ><5% RH и ><10% RH складирање во сув кабинет за складирање со одвлажнување или сува кутија.“ За непакуваниот MSD, кога времето на експозиција не надминува 72 часа, може да се чува под одредената влажност (како под 10% RH или под 5% RH) 5 пати или 10 пати подолго во сув кабинет со ПХБ, може да се врати животниот век на подот. â
Нормално складирање |
Процес на преточување |
||
|
|
|
|
Влагата во околината продира во пакувањата. |
За време на загревањето, притисокот на водена пареа се зголемува, што ги одвојува матрицата и смолата. |
Водената пареа продолжува да се шири под загревање, разнесувајќи ги пакувањата. |
Водената пареа ги крши пакувањата, што предизвикува микро-пукање. |
Брзина на одвлажнување од серијата 20%-60% RH:
(Амбиент 25 степени C, влажност 60% RH)
Разликата помеѓу електронскиот сув кабинет и кабинетот со азот:
1. Кабинетот со азот е исполнет со азотен гас за да се исцеди кислородот во внатрешноста на кабинетот, за да се формира средина за заштита од инертен гас, на овој начин може да се спречи оксидацијата на наполитанките, IC чиповите и LED чиповите. Азотниот кабинет зависи од прочистување на азот за да се задоволат складирањето со ниска влажност и антиоксидација, чистотата на азот се предлага да биде >99%, азотниот кабинет најчесто се користи во микроелектрониката, полупроводничките индустрии. и испуштање кон надвор, за да се формира средина за складирање со ниска влажност, има способност за контрола на влажноста. во основа пакување отпорно на влага, тешко е да се случи оксидација. Електронскиот сув кабинет може само да ја контролира влажноста, нема функција против оксидација, содржината на кислород е речиси иста како во амбиентот т средина.
Карактеристики на PCB сув кабинет
Независен модуларен дизајн: Овој сув кабинет со ПХБ прифаќа патентиран модуларен дизајн, дисплејот за температура и влажност, контролниот систем, модулот за греење, сувите модули може брзо да се заменат, одржувањето е едноставно, ова значително ја подобрува ефикасноста на одржувањето.
Еколошки дизајн: Целиот сув кабинет со ПХБ не произведува отпад за загадување на животната средина. Овој модел е дизајниран за долготрајна употреба, ако главната структура на телото на машината е целосна, не е деструктивна, само треба периодично да се проверува и заменува неисправниот модул, може да се користи засекогаш, ова е најновиот зелен дизајн што одговара за заштита на животната средина.
Лесно ракување: Нема комплицирани поставки, а на персоналот не му треба обука, на машината и треба само приклучок, може да работи целосно автоматски. Тоа е ефикасен сув кабинет за PCB од индустриско ниво. Тоа не само што ги заштедува трошоците за обука на персоналот, туку и значително ја подобрува производната ефикасност на фабриката.
Потсетник за калибрација: Движењето на сензорите влијае на точноста на сувиот кабинет на ПХБ. Со цел усогласување со ISO регулативата, функцијата за потсетување на истекување на калибрацијата е понудена во овој модел. Кога сензорот работи во текот на претходно поставените денови, децималната точка во контролорот ќе трепка за да го потсети корисникот, оваа функција ефикасно заштедува работна сила.
За повеќе детали за сувиот кабинет со ПХБ, ве молиме посетете ја нашата веб-страница www.climatestsymor.com или директно испратете е-пошта на sales@climatestsymor.com, ќе ве вратиме во најбрзо време, добредојдени за можна соработка.
