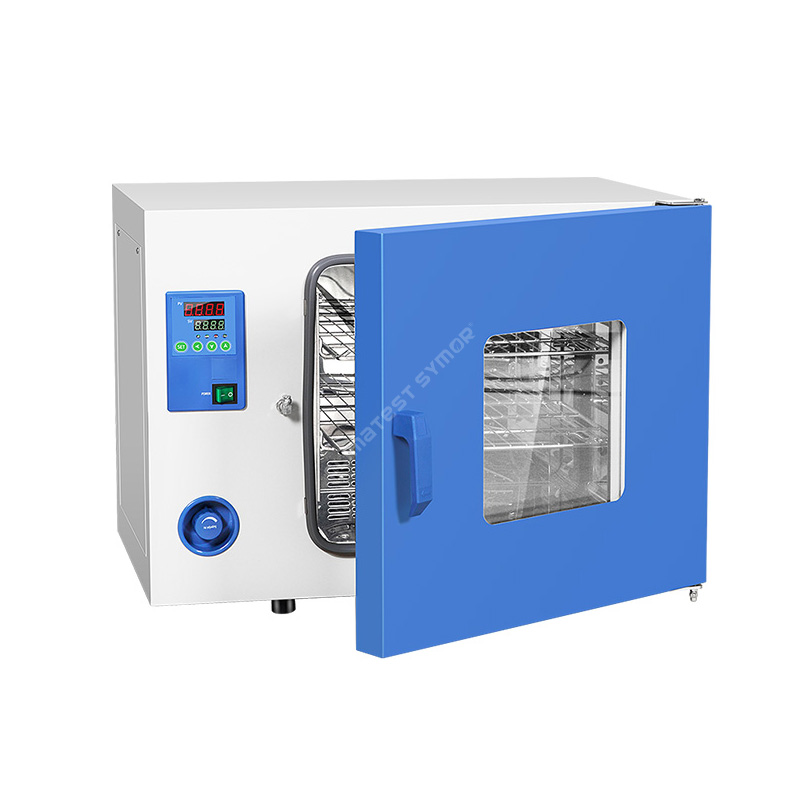

Лабораторијата на рерната за загревање, понекогаш едноставно наречена лабораториска печка, е дизајнирана за контролирано загревање, сушење и термичка обработка на различни материјали и примероци. Печките се суштински алатки во процесите на научно истражување, тестирање и контрола на квалитетот во лабораториите во различни области, вклучувајќи фармацевтска, хемиска, наука за материјали и инженерство.
Модел: TG-9203A
Капацитет: 200L
Внатрешна димензија: 600*550*600 mm
Надворешна димензија: 885*730*795 mm
Опис
Лабораторијата на рерната за загревање се користи специјално за сушење примероци или материјали, главно циркулира топол воздух низ комората. Циркулацијата на топол воздух создава контролирана средина, што овозможува брзо и ефикасно сушење. Лабораториските печки за греење се достапни во различни големини и температурни опсези за да се приспособат на специфични лабораториски барања.
Спецификација
Модел |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
Капацитет |
25 л |
35 л |
50 л |
80 л |
105 л |
135 л |
200 л |
225 л |
Внатрешност Дим. (Ш*Д*В)мм |
300*300*270 |
340*325*325 |
420*350*350 |
450*400*450 |
550*350*550 |
550*450*550 |
600*550*600 |
600*500*750 |
Надворешен Дим. (Ш*Д*В)мм |
585*480*440 |
625*510*495 |
700*530*515 |
735*585*620 |
835*530*725 |
835*630*730 |
885*730*795 |
890*685*930 |
Температурен опсег |
RT+10°C ~ 200°C |
|||||||
Флуктуација на температурата |
± 1,0°C |
|||||||
Температурна резолуција |
0,1°C |
|||||||
Температурна униформност |
±2,5% (тестна точка@100°C) |
|||||||
Полици |
2 ЕЕЗ |
|||||||
Тајминг |
0~ 9999 мин |
|||||||
Напојување |
AC220V 50HZ |
|||||||
Собна температура |
+5°C~40°C |
Карактеристика
•Еднаква циркулација на температурата: Присилниот проток на воздух во рерната за печење помага да се одржи температурата конзистентна низ целата комора. Ова осигурува дека сите делови од примероците или материјалите се изложени на исти услови на сушење.
•Побрзо печење: Активната циркулација на топол воздух го забрзува процесот на печење, правејќи ја рерната за печење погодна за различни примени.
•Точна контрола на температурата: овие печки за печење се опремени со прецизни системи за контрола на температурата, овозможувајќи им на корисниците да поставуваат и одржуваат специфични нивоа на температура за нивните апликации.
•Дигитална контрола: Интелигентниот дигитален дисплеј на рерната за печење го олеснува следењето и контролирањето на процесот на сушење.
Структура
Лабораторијата за греење на печката генерално се состои од следниве делови:
• Внатрешна рерна: Изработена од не'рѓосувачки челик SUS#304
• Грејач (грејач): Изработен од нерѓосувачки челик SUS#304, генерира топлина во комората.
• Циркулационен вентилатор: Присилната конвекција на воздухот одржува рамномерна распределба на температурата и побрзо сушење.
• Систем за контрола на температурата: Дигитален контролер на температурата им овозможува на корисниците да постават и одржуваат одредена температура.
• Полици или лавици: примероците или материјалите се ставаат на полиците, тие се отстранливи и прилагодливи за да се приспособат на различни големини на примероци.
• Безбедносни карактеристики: Заштита и аларми за ограничување од прекумерна температура.
Лабораторијата на рерната за греење е структурирана да обезбедува прецизна контрола на температурата, рамномерна дистрибуција на топлина и контролирана средина, тие се користат за различни апликации за сушење и загревање во лаборатории и индустрии.
Апликација
Лабораторијата на рерната за загревање се користи за отстранување на влагата од електронските компоненти за време на електронските производствени процеси. Еве примери на апликации:
Технологија за површинска монтажа (SMT): За време на процесот SMT, електронските компоненти се поставуваат на ПХБ (плочка за печатено коло) со помош на машина за собирање и место. Откако ќе се постават компонентите, штиците минуваат низ рерната за рефлекирање каде што се топи пастата за лемење за да се поврзат компонентите со плочата. Бидејќи компонентите и таблите може да ја апсорбираат влагата за време на процесот, лабораторијата за загревање на рерната го отстранува вишокот вода и спречува потенцијални дефекти поради навлегување на влага.
Лемење со бранови: Брановото лемење вклучува поминување на дното на ПХБ преку базен од стопен лемење, што создава цврст спој помеѓу ПХБ и електронските компоненти. Пред лемење со бранови, ПХБ се мие со флукс растворлив во вода за да се отстрани каква било оксидација од плочата. ПХБ потоа се пренесува низ рерна со топол воздух за да се отстрани преостанатата влага пред лемењето, така што оксидацијата не се претвори во загадувачи за време на процесот на лемење.
Садирање и капсулирање: За да се заштитат електронските уреди од влага, вообичаена практика е уредот да се премачкува со водоотпорен материјал за саксии или инкапсулација. Овие материјали обично содржат процес на стврднување кој бара печење на висока температура за да се обезбеди целосно стврднување на материјалот. Ставањето на уредите во лабораторијата на рерната за загревање може да го излечи садот или материјалот за инкапсулација.
Примена на паста за лемење: Пастата за лемење најчесто се користи за прикачување на електронски компоненти на ПХБ пред повторното лемење. Пастата е направена од метални честички и флукс кои се мешаат во форма на паста. Бидејќи пастата за лемење ја апсорбира влагата, од клучно значење е да се исуши пастата пред употреба. Лабораторијата за загревање на рерната ја отстранува водата од пастата за лемење, обезбедувајќи правилно да се прилепува и да не предизвикува слаби споеви за лемење.
Вишокот на влага може да предизвика дефект или деградирање на електронските компоненти со текот на времето, што на крајот ќе ги направи бескорисни. Рерната со топол воздух е неопходна во модерната индустрија за производство на електроника. Овие инструменти за печење ефикасно помагаат да се избегнат потенцијални неуспеси со отстранување на влагата во внатрешноста на компонентите за време на процесот на производство.
Општи чекори за работа:
Еве ги процедурите за работа во лабораторија за печка за греење:
• Загрејте ја рерната на потребната температура.
• Ставете ги материјалите на полица, погрижете се да држите одредено растојание меѓу нив
• Поставете ја температурата и времето на печење на дигиталниот дисплеј.
• Следете ја температурата за време на процесот на печење.
• Откако ќе заврши времето за печење, рерната престанува да работи автоматски, ве молиме оставете ги материјалите да се изладат пред да ги извадите
Важно е да се напомене дека некои материјали се чувствителни на висока температура, па затоа е неопходно да се следи препорачаната температура и време за печење за да се избегне нивно оштетување. Дополнително, печените материјали треба да се чуваат во суво опкружување за да се спречи влагата повторно да влезе во процесот на сушење.
Како функционира лабораторијата за печка за греење?
За време на процесот на печење, грејачот го загрева воздухот, а циркулациониот вентилатор го циркулира топлиот воздух низ целата комора за сушење. Како што циркулира топлиот воздух, тој ја апсорбира водата од производите што се печат. Воздухот оптоварен со влага потоа се исцрпува низ системот за вентилација, а сувиот топол воздух повторно циркулира за да продолжи процесот на сушење. Повторете го овој циклус додека не се постигне поставената температура.
Накратко, лабораторијата за загревање на рерната создава контролирана средина, примероците или материјалите се нанесуваат во овие печки, што доведува до отстранување на влагата. Прецизната контрола на температурата, рамномерната дистрибуција на топлина и контролираната атмосфера внатре во комората ги прават погодни за различни лабораториски, истражувачки и индустриски апликации.
