Печките со топол воздух, исто така познати како печки со принудна конвекција, најчесто се користат во лаборатории и фармацевтски производи, печките обезбедуваат униформа и контролирана средина за загревање за да се задоволат специфичните потреби. Печките исто така нудат широк температурен опсег за печење различни материјали и имаат програмабилна контрола на температурата, дигитални дисплеи, аларми и тајмери кои овозможуваат прецизни и сигурни циклуси на печење.

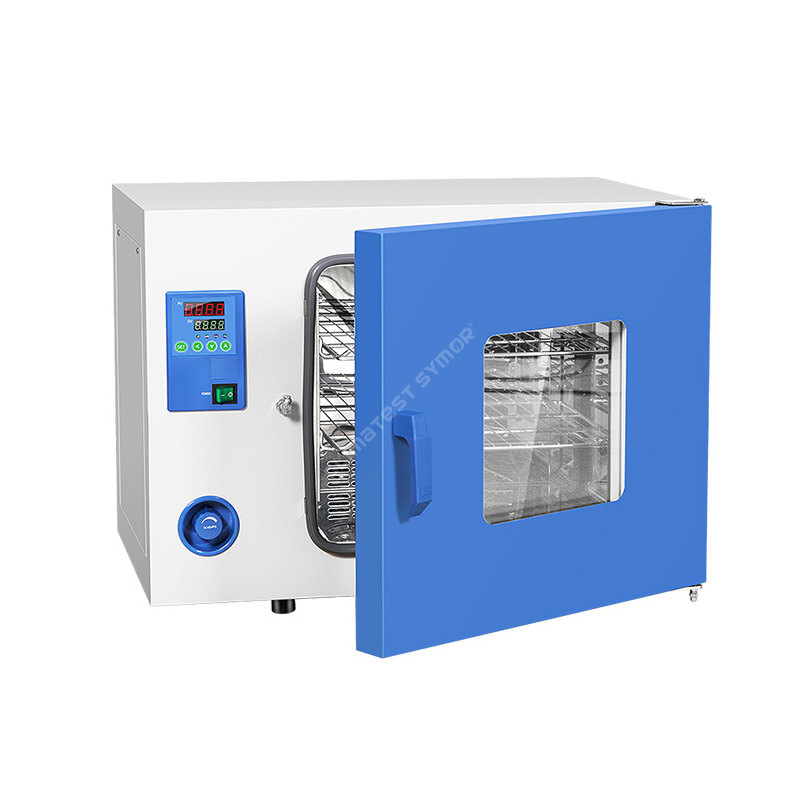

Модел: TG-9123A
Капацитет: 105L
Внатрешна димензија: 550*350*550 mm
Надворешна димензија: 835*530*725 mm
Опис
Печките со топол воздух може да се користат за сушење или отстранување на влагата од примероците или материјалите. Обично се состои од загреана комора со лавици или полици внатре за поставување на примероците. Температурата во рерната може да се контролира и одржува на одредено ниво за да се олесни процесот на сушење, овие печки за сушење широко се применуваат за сушење, стврднување и тестирање на производи во лаборатории.
Спецификација
Модел |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
Капацитет |
25 л |
35 л |
50 л |
80 л |
105 л |
135 л |
200 л |
225 л |
Внатрешност Дим. (Ш*Д*В)мм |
300*300*270 |
340*325*325 |
420*350*350 |
450*400*450 |
550*350*550 |
550*450*550 |
600*550*600 |
600*500*750 |
Надворешен Дим. (Ш*Д*В)мм |
585*480*440 |
625*510*495 |
700*530*515 |
735*585*620 |
835*530*725 |
835*630*730 |
885*730*795 |
890*685*930 |
Температурен опсег |
RT+10°C ~ 200°C |
|||||||
Флуктуација на температурата |
± 1,0°C |
|||||||
Температурна резолуција |
0,1°C |
|||||||
Температурна униформност |
±2,5% (тестна точка@100°C) |
|||||||
Полици |
2 ЕЕЗ |
|||||||
Тајминг |
0~ 9999 мин |
|||||||
Напојување |
AC220V 50HZ |
|||||||
Собна температура |
+5°C~40°C |
Карактеристика
• Униформна контрола на температурата
• Брзо загревање и сушење на примероците, можност за загревање на примероците до 200°C
• Внатрешна печка од не'рѓосувачки челик sus#304 и надворешна печка од челична плоча обложена со прав, отпорна на корозија
• Ниска потрошувачка на енергија, заштеда на трошоци
• Контролорот со дигтален дисплеј PID ви нуди точна и сигурна контрола на температурата
Структура
Печките со топол воздух обично се состојат од следниве компоненти:
• Внатрешна рерна: Изработена од нерѓосувачки челик SUS#304
• Изолација: Изработена од суперфина стаклена волна, за да се минимизира загубата на топлина од рерната до околината.
• Елемент за загревање: генерира топлина внатре во рерната.
• Циркулационен вентилатор: Циркулира топол воздух внатре во рерната.
• Воздушен канал: Воздушниот канал е интегриран со вентилаторот и осигурува дека топлиот воздух постојано тече низ рерната.
• Систем за контрола на температурата: Дигиталниот LED контролер и откривањето температура им овозможуваат на корисниците да поставуваат и одржуваат специфични нивоа на температура за нивните апликации.
За време на процесот на печење, грејачот го загрева воздухот, а циркулациониот вентилатор го циркулира топлиот воздух низ целата комора за сушење. Како што циркулира топлиот воздух, тој ја апсорбира водата од производите што се печат. Воздухот оптоварен со влага потоа се исцрпува низ системот за вентилација, а сувиот топол воздух повторно циркулира за да продолжи процесот на сушење. Повторете го овој циклус додека не се постигне поставената температура.
Апликација
Печките со топол воздух се користат за отстранување на влагата од електронските компоненти за време на електронските производствени процеси. Еве примери на апликации:
Технологија за површинска монтажа (SMT): За време на процесот SMT, електронските компоненти се поставуваат на ПХБ (плочка за печатено коло) со помош на машина за собирање и место. Откако ќе се постават компонентите, плочите минуваат низ рерната за рефлеирање каде што се топи пастата за лемење за да се поврзат компонентите со плочата. Бидејќи компонентите и таблите може да ја апсорбираат влагата за време на процесот, печките за сушење на топол воздух може да го отстранат вишокот вода и да спречат потенцијални дефекти поради навлегување на влага.
Лемење со бранови: Брановото лемење вклучува поминување на дното на ПХБ преку базен од стопен лемење, што создава цврст спој помеѓу ПХБ и електронските компоненти. Пред лемење со бранови, ПХБ се мие со флукс растворлив во вода за да се отстрани каква било оксидација од плочата. ПХБ потоа се пренесува низ печките за сушење на топол воздух за да се отстрани преостанатата влага пред лемењето со бранови, така што оксидацијата не се претвори во загадувачи за време на процесот на лемење.
Садирање и капсулирање: За да се заштитат електронските уреди од влага, вообичаена практика е уредот да се премачкува со водоотпорен материјал за саксии или инкапсулација. Овие материјали обично содржат процес на стврднување кој бара печење на висока температура за да се обезбеди целосно стврднување на материјалот. Ставањето на уредите во печките за сушење на топол воздух може да го излечи садот или материјалот за инкапсулација.
Примена на паста за лемење: Пастата за лемење најчесто се користи за прикачување на електронски компоненти на ПХБ пред повторното лемење. Пастата е направена од метални честички и флукс кои се мешаат во форма на паста. Бидејќи пастата за лемење ја апсорбира влагата, од клучно значење е да се исуши пастата пред употреба. Печките за сушење со топол воздух ја отстрануваат водата од пастата за лемење, обезбедувајќи правилно да се прилепува и да не предизвикува слаби споеви за лемење.
Вишокот на влага може да предизвика дефект или деградирање на електронските компоненти со текот на времето, што на крајот ќе ги направи бескорисни. Печките со топол воздух се неопходни во модерната индустрија за производство на електроника. Овие инструменти за печење ефикасно помагаат да се избегнат потенцијални неуспеси со отстранување на влагата во внатрешноста на компонентите за време на процесот на производство.
Општи чекори за работа:
Еве општи чекори за нивно печење во рерна на топол воздух:
• Загрејте ја рерната на потребната температура.
• Ставете ги материјалите на полица, погрижете се да држите одредено растојание меѓу нив
• Поставете ја температурата и времето на печење на дигиталниот дисплеј.
• Следете ја температурата за време на процесот на печење.
• Откако ќе заврши времето за печење, рерната престанува да работи автоматски, ве молиме оставете ги материјалите да се изладат пред да ги извадите.
Важно е да се напомене дека некои материјали се чувствителни на висока температура, па затоа е неопходно да се следи препорачаната температура и време за печење за да се избегне нивно оштетување. Дополнително, печените материјали треба да се чуваат во суво опкружување за да се спречи влагата повторно да влезе во процесот на сушење.
